Al fin una maqueta con la que poder modificar mi proyecto totalmente. ¡Es lo que necesitaba! El resultado...
Explicado por partes:
El proyecto como siempre: dos edificios conectado y una torre. El edificio público y el otro escuela más residencia. Ambos tienen que hablar el mismo lenguaje y por lo menos estar en tensión entre ellos. Lo mismo pasa con la torre.

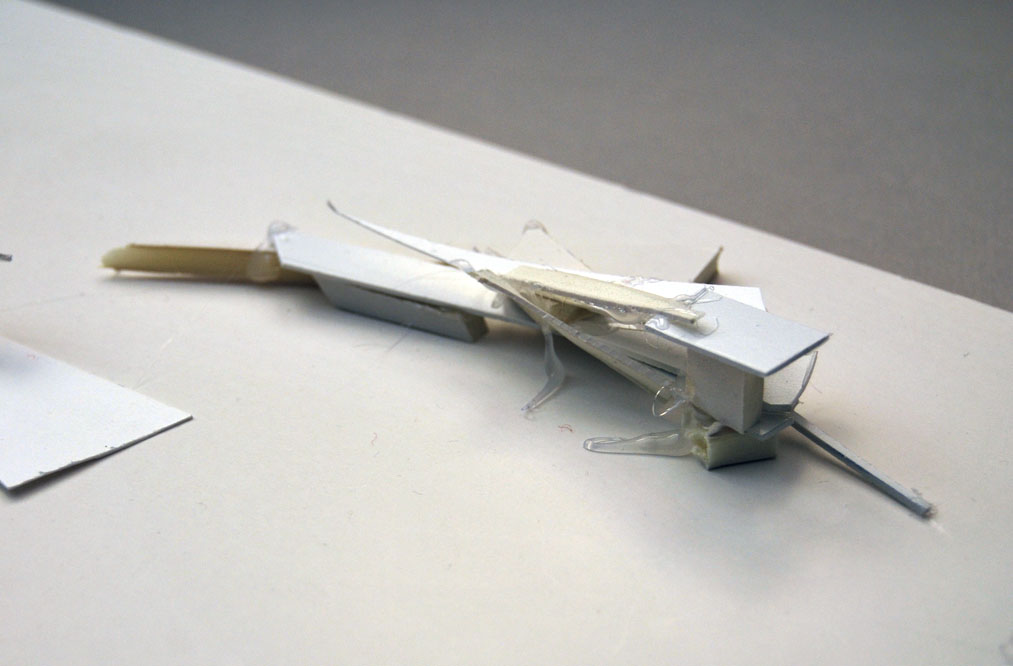

Fotografía del conjunto.

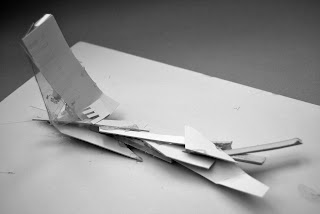

Otra propuesta del conjunto con otro tipo de torre (me parece muy basta). Se establece una relación en altura de las distintas plataformas. La imagen del edificio desde el río quiero que sea un conjunto de plataformas con una envolvente genérica y una cubierta inclinada que me genere distintas estancias a lo largo del edificio. Ya no es el edificio rígido de antes.
Edificio público: alberga salón de actos, biblioteca, centro de consulta, departamentos, secretaría y administración, la parte más pública y de fácil acceso desde la carretera. Un conjunto de plataformas y rampas conectan las distintas salas. Lo sé tengo que hacer mejor las plantas. La parte final (donde estaría el auditorio) se sitúa prácticamente a la misma altura que la carretera para un mejor acceso.
Imagen del edificio público desde la carretera. La cubierta: es la imagen del edificio desde el exterior, el final de la zona industrial y agraria y el comienzo de la zona lúdica que propongo en toda la parcela. Una cubierta plegada que gracias a su inclinación permitiría mayor entrada de luz, por ambos lados ya que se desarrolla en sentido este-oeste (en estos lugares la mejor orientación)
Imagen del edificio público desde el río. Zonas abiertas, zonas cerradas manteniendo una relación constante con el río.
Edificio A: aulario y residencia. Se compondría de una serie de plataformas cuya combinación generarían diferentes usos todos distintos ya que no quiero que se genere un espacio repetitivo. Cada espacio tiene su esencia. El interior también tiene que respirar esa fluidez de las plataformas. Visión constante del río, generando terrazas en algún momento para permitir una circulación por el exterior. También se podría involucrar las conexiones verticales. Hay que hacer planos.
He probado distintas formas hacer la unión con la torre. Esta es una manera simple donde la fachada de la torre acaba sin más.
Otra propuesta: más movida en sus plataformas y en cubierta. La conexión con la torre se realiza con una serie de planos comunes con el edificio longitudinal, consiguiendo un mayor vínculo. La torre no sería el remate final, me parece bien que el edificio continúe así logro que se reduzcan en parte las circulaciones.
El principal problema es la función de las plataformas de unión ya que respecto a su orientación no es muy buena.
Otra maquetilla de trabajo...
Aquí he intentado que la fachada de la torre se convierta en cubierta. Es un poco tosco pero por lo menos logran una mayor compenetración entre las piezas.
La estructura. Mis principales ideas desde el principio es que se recurra a una cimentación mínima y a ser posible por pilotaje ya debido a las condiciones del solar. A medida que realizaba la maqueta pensaba en la posibilidad de juntar los apoyos en puntos específicos, permitiendo así crear la cubierta y por lo tanto puntos de conexión de las plataformas. Estructura metálica con un forjado de chapa colaborante o algo así. Tiene que se un edificio muy ligero que tenga la idea de fluidez.
La estructura con la cubierta.
De momento hasta aquí llego. Voy a ver si empiezo a generar las plantas. Cualquier sugerencia, duda o pregunta que supusiese una mejora del proyecto es de agradecer. Por lo menos esto es lo que tenía en mi
cabeza pero no sabía como explicarlo. Gracias!!
