ENTREGA ESPACIO PARA CONFERENCIAS VITRA



LÁMINA 1: Plano de Situación E1:2000

 LÁMINA 2: Plano de Entorno E 1:700

 LÁMINA 3: Detalles de la propuesta, situación

 LÁMINA 4: Detalles del espacio, alzados

 LÁMINA 5: Planta de Acceso E :150

  LÁMINA 6: Planta Machones E 1:150

  LÁMINA 7: Secciones E 1:150

  LÁMINA 8: FOTOGRAFÍAS

Entrega Espacio de Conferencia para Vitra: 21 febrero

CONCRETANDO 2

 PLANTA DE SITUACIÓN: creación de un camino propio, con una serie de plataformas en el camino para exposiciones al aire libre, acompañado de vegetación existente  nueva para crear ejes verticales. El giro del volumen permite obtener una vista panorámica en la zona de cócteles. La forma regular en planta recuerda a la ortoganilidad de la zona de producción, mientras que el giro le permite distinguirse dentro de los edificios singulares.

PLANTA SALA DE CONFERENCIAS: se plantea un espacio flexible transformable con paneles correderos. La cubierta se sustenta con cuatro grandes machones, mientras que los volúmenes pequeños se podrán eliminar cuado se precise. En la parte superior de los machones se realizan una serie de aberturas para permitir el paso de luz.



ALZADOS: se consigue zonasde mayor privacidad y zonas abiertas totalmente al paisaje. La cubierta se inclina acompañando al movimiento de la pieza general.

 SECCIONES TIPO: la altura permite infinitud de posibilidades a la hora de utilizar el espacio.

CONCRETANDO

ESTUDIO DE LA FACHADA EN RELACIÓN AL INTERIOR Y LA LUZ: el hecho de quebrar la fachada permite crear zonas con más o menos LUZ, por lo que viene ligado al programa y a las vistas del entorno. Al estar el edificio situado en una latitud distinta a España hay que tener en cuenta la inclinación solar y los factores de radiación solar.

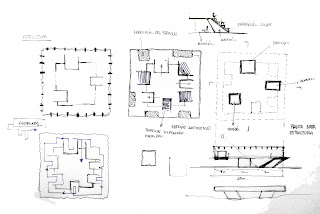

 PROGRAMA ESQUEMÁTICO: únicamente estarían fijos los cuatro cubos de la esquina, permitiendo así en cualquier caso una liberación total del espacio. Los cubos de las esquinas serían de hormigón gris, para resaltar más el contraste con la fachada. El resto son de madera para crear un ambiente más cálido en la sala

ZONAS DE TRANSICIÓN: SERVICIOS Y ESTRADO. Se crean zonas oscuras para permitir el acceso y crear una barrera entre la zona de "deambulatorio", más en relación con el exterior, y la zona dedicada a la sala de conferencias. El acceso al estrado se realiza por diferentes puntos para tener mayor posibilidad espacial.

ESTUDIO DE LAS SECCIONES: una pieza simple por el exterior, que aparentemente muestra un piso superior merece un espacio grandioso y sobrecogedor. Para ello simplifico la sección al máximo, eliminando la intención que tenía de un piso superior, por lo que favorece a la creación de un gran espacio.

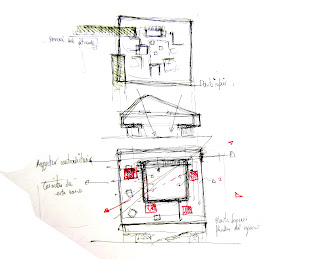

LA CUBIERTA: se crea una ligera pendiente para la evacuación de aguas. Las partes de la fachada tendrán un grosor menor que la cubierta. La carpintería estaría enrasada en el suelo y en la fachada, remetida, no permitiendo ver el marco.

CONTROL 14 FEBRERO

Lámina Resumen con las principales ideas a tratar en el ejercicio. En la planta tengo que hacer una mayor conexión de los volúmenes y distinguir más entre el espacio central y los laterales, que yo creo que es lo que da fuerza al proyecto.

RECORRIDO: pretendo realizar una unión entre las distintas piezas  los aparcamientos, lograr un camino donde en determinados puntos de pueda parar, descansar o simplemente ser un espacio de exposiciones. Lo gro así que el camino penetre dentro de la pieza. También se colocará nueva vegetación o se aprovecha la existente para crear ejes de perspectiva, crear puntos de referencia cercanas o lejanas, acompañadas al paisaje. La altura de los árboles es determinante en este juego de escalas.

IMAGEN EXTERIOR: Respecto a la visión exterior, quiero que sea una pieza rotunda, donde la luz se perciba a través de la ranura de abajo, un sólido levitando. La carpintería quiero que se sitúe por delante del sólido, como se puede percibir en la foto.

PLANTA: estaría formado por una serie de volúmenes que alberga los servicios, almacenes, escaleras, una piezas cerradas totalmente y que incluso sobresalgan en la primera planta a modo de asientos, donde mayor diversidad al espacio. Dependiendo de la posición tendrá una función determinada: recepción, vestíbulo-zona de cócteles con vistas a la obra de Fulller, Herzog y Frank Gerhy, acceso a la planta superior (escaleras) y servicios-almacén). Existenfranjas de cesped que se adentran en el conjunto, permitiendo una distinción de estancias.El espacio del salón de actos, comprendidos entre la parte de acceso y la parte superior, tendrá una forma prácticamente regular. Los espacios de servicio me permiten crear una especie de callejones , de espacio previo oscuro previo al espacio de luz. Los núcleos de servicio serían de hormigón gris, para crear un basamento que contrastaría con la parte suerior. Además da mayor sensación de oscuridad y por lo tanto mayor contraste con el espacio central.

PRIMERAS INTENCIONES

PRIMERAS INTENCIONES: VITRA: zona industrial en un emplazamiento idílico, el contraste entre industria y paisaje. Rompe el tópico de zona industrial sucia y alejada de las ciudades. Una de sus cualidades es la relación entre actividad y función.

 Por otra parte, la diferenciación de una zona públicay otra referida a la fabricación permite una clara organización del conjunto. En el espacio público el hecho de crear un camino marcado te permite enfocar vistas, relaciones entre los edificios, guiar al visitante en todo momento. Por lo tanto el problema es crear una sala de conferencias que permita vincularse al camino existente, es decir, crear un recorrido propio que rompa el esqeuma y marque un punto de inflexión en el conjunto.

El conjunto de Vitra y el entorno, las vistas, la cualidad de elevarse para tener una visión de 360º del entorno.

 Esta es una de mis primeras intenciones, crear una cinta que salga del camino existente y permita crear el propio espacio del auditorio.

 Por otra parte me interesa el empleo del hormigón. La creación de una gran superficie iluminada cenitalmente, permitiendo crear un espacio central con posibilidad de distintos usos, regulando la luz en todo momento, y sobretodo, abierta al exterior en todo momento. La capacidad de vincular el entorno a la sala de conferencias. La creación de una serie de espacio de transición en sombra que permiten crear un gran contraste con el interior.

Una estructura de hormigón única, rotunda, con pocos elementos pero clara en la idea, el concepto. Una estructura que permita la creación de espacios secundarios donde albergar los espacios de servicio. La cubrición de una gran luz, sintiendo el epsacio en todo su conjunto cuando sea necesario.

Muestro una serie de maquetas de trabajo, más bien son ideas, intenciones. Tnego que seguir trabajndo en la distribución interior, entre la regulación exterior e interior, el espacio central, el sentido del recorrido... Me interesa la continuidad del verde, con la posibildad de que se pueda integrar en el salón de actos.
